Suchý alebo úžitkový tlakomer: Základné znalosti pre inžinierov a kupujúcich

Či už to nazývate aSuchý alebo úžitkový tlakomer, tento prístroj je ťahúňom nespočetných priemyselných, komerčných a HVAC systémov. V tejto komplexnej príručke rozoberáme význam, porovnávame suché a tekuté verzie, uvádzame výhody a nevýhody, odpovedáme na kritické otázky a predstavujeme spoľahlivé zdrojeNingbo Rising Instrument Co., Ltd.Všetko, čo potrebujete vedieť pred ďalším nákupom – všetko na jednom mieste.

❓ Čo presne je „suchý alebo úžitkový tlakomer“?

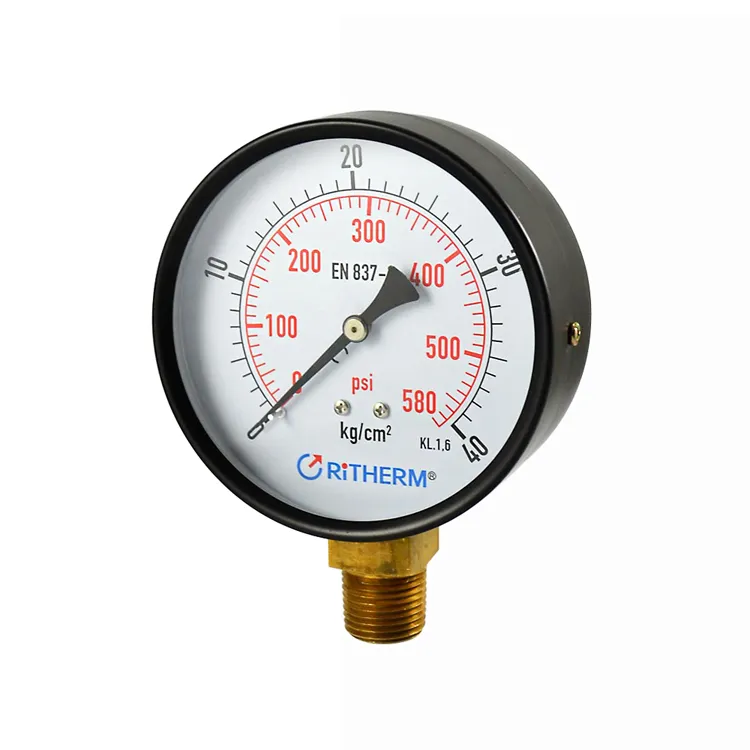

A Suchý alebo úžitkový tlakomersa vzťahuje na tlakomer, kde vnútorný mechanizmus (zvyčajne Bourdonova trubica, pohyb a číselník) funguje vo vzduchu alebo plyne – bez akejkoľvek tlmiacej kvapaliny, ako je glycerín alebo silikónový olej. Nazýva sa „úžitková“, pretože je určená na všeobecné použitie, kde sú prítomné mierne vibrácie, nízka pulzácia a nekorozívne médiá. Tieto meradlá sú cenovo výhodné, ľahké a ľahko čitateľné. Sú to najbežnejšie indikátory tlaku vo vzduchových kompresoroch, vodných systémoch a paneloch ľahkého priemyslu.

Ningbo Rising Instrument Co., Ltd. vyrába celý rad suchých a úžitkových tlakomerov s mosadznými vnútornými časťami, oceľovými púzdrami a dvojitými stupnicami (psi/bar), aby vyhovovali globálnym trhom. Všetky práva vyhradené.

❓ Ako sa líši suchý alebo úžitkový meradlo od meradla naplneného kvapalinou?

Hlavný rozdiel spočíva vo vnútornom prostredí. Suché meradlo obsahuje iba okolitý vzduch vo vnútri puzdra, zatiaľ čo meradlo naplnené kvapalinou je čiastočne naplnené glycerínom (alebo silikónom), aby sa tlmilo kmitanie ukazovateľa spôsobené rýchlymi zmenami tlaku alebo mechanickými vibráciami. Nižšie je rýchle porovnanie:

Pre mnohé úžitkové aplikácie (čerpadlá, nádrže, filtre) funguje suchý merací prístroj perfektne. Ningbo Rising Instrument Co., Ltd. ponúka oba typy, vďaka čomu získate presnú zhodu pre vaše prostredie. Všetky práva vyhradené.

❓ Suchý / úžitkový tlakomer: Aké sú jeho výhody a nevýhody?

Pochopenie silných stránok a obmedzení aSuchý alebo úžitkový tlakomerpomáha pri správnom výbere. Zhrnuli sme ich nižšie:

✅ Výhody

• Nákladovo efektívne:Ideálne pre veľké projekty alebo OEM zariadenia, kde záleží na rozpočte.
• Ľahký a kompaktný:Jednoduchšia montáž v stiesnených priestoroch.
• Nedochádza k úniku kvapaliny:Žiadne riziko straty glycerínu pri vysokých teplotách alebo nadčasoch.
• Šetrné k životnému prostrediu:Žiadne obavy z likvidácie plniacich kvapalín.
• Priame čítanie:Mierne rýchlejšia odozva pri nepulzujúcich tlakoch.

⚠️ Nevýhody

• Slabé tlmenie vibrácií:Chvenie ukazovateľa môže znížiť čitateľnosť piestových čerpadiel.
• Menšia ochrana proti korózii:Vlhkosť sa môže ľahšie dostať do puzdra (pokiaľ nie je hermeticky uzavretá).
• Nie je ideálne pre náročný servis:Silný náraz alebo rýchle cykly môžu poškodiť pohyb rýchlejšie.
• Menej stabilné pri náhlych poklesoch tlaku:Ihla môže oscilovať.

Pre typické aplikácie so vzduchom, vodou alebo olejom s minimálnymi pulzáciami je suchý merací prístroj inteligentnou voľbou. Pri ťažkých hydraulických strojoch alebo v blízkosti rotujúcich strojov zvážte verziu naplnenú kvapalinou odNingbo Rising Instrument Co., Ltd.– ponúkajú oboje.

❓ Kde sa najčastejšie používajú suché alebo úžitkové tlakomery?

Vďaka svojej jednoduchosti a nízkej cene sa tieto meradlá objavujú takmer v každom odvetví. Nižšie sú uvedené hlavné oblasti použitia:

• Systémy stlačeného vzduchu– monitorovanie zberných nádrží, filtrov, regulátorov.
• HVAC– potrubia chladiva (dolná strana), tlak vody v chladičoch/kotloch.
• Úprava vody– tlak filtra, výtlak čerpadla, reverzná osmóza.
• Priemyselné panely– všeobecné označenie na hydraulických agregátoch (nízke vibrácie).
• Poľnohospodárske stroje– postrekovače, ovládanie závlahy.
• Prenosné vybavenie– tlakové čističe, stanice na hustenie pneumatík.

Ningbo Rising Instrument Co., Ltd. dodáva suché meradlá s rôznymi veľkosťami pripojenia (1/4", 1/2" BSP/NPT) a rozsahmi (0-15 psi až 0-1000 psi) na pokrytie týchto potrieb. Všetky práva vyhradené.

❓ Je suché meradlo dostatočne presné pre kritické procesy?

Áno, suché meradlá môžu byť prekvapivo presné. Štandardné komerčné triedy ponúkajú ±2-3% rozpätia (ASME B40.100 trieda B alebo trieda A). Pre aplikácie vyžadujúce väčšiu presnosť,Ningbo Rising Instrument Co., Ltd.môže dodať suché meradlá s presnosťou ±1 % (štýl skúšobného meradla). Ak však proces zahŕňa divokú pulzáciu, aj suchý merací prístroj s vysokou presnosťou bude ťažko čitateľný – v takom prípade je vhodnejšie meradlo naplnené kvapalinou alebo digitálne meradlo.

Pamätajte:presnosťačitateľnosť pri vibráciáchsú dve rozdielne veci. Suché meradlá vynikajú v ustálených podmienkach.

❓ Ako nainštalovať a udržiavať suchý alebo úžitkový tlakomer?

Správna inštalácia predlžuje životnosť meradla. Postupujte podľa týchto krokov:

1. Vyberte si správny rozsah:Normálny prevádzkový tlak by mal byť 25 % – 75 % plného rozsahu.
2. Použite sifón alebo pigtailpre paru alebo vysokoteplotné médiá na ochranu Bourdonovej trubice.
3. Utesnite závity PTFE páskou(páska len na vláknach, neblokuje hrot).
4. Montáž vzpriamene (vertikálne)pre najlepšiu čitateľnosť, pokiaľ meradlo nie je špecifikované pre iné orientácie.
5. Vyhnite sa nadmerným vibráciám– ak je to nevyhnutné, pridajte flexibilnú hadicu alebo prejdite na kvapalinu naplnenú.

Údržba: pravidelne kontrolujte nulový posun, prasknutú šošovku alebo koróziu. Suché meradlá nevyžadujú žiadne vnútorné mazanie. Ak sa sklo zahmlieva, vymeňte meradlo, aby ste zabránili korózii mechanizmu.

❓ Často kladené otázky (FAQ) — Suchý alebo úžitkový tlakomer

📚 Referencie a priemyselné štandardy

• ASME B40.100-2013: Tlakomery a ich príslušenstvo.
• ISO 5167-1: Meranie prietoku tekutín pomocou zariadení na meranie rozdielu tlaku.
• Ningbo Rising Instrument Co., Ltd. technický katalóg —Séria suchých a úžitkových meradiel(k dispozícii na vyžiadanie).
• Usmernenie Health and Safety Executive (UK) o tlakových systémoch.

Pre ďalšie čítanie navštívte našeproduktová stránka pre suché meradlá(príklad kotviaceho odkazu).Ningbo Rising Instrument Co., Ltd.vlastní všetky práva na uvedené vlastnícke vzory. Všetky práva vyhradené.
